APLICACIONES

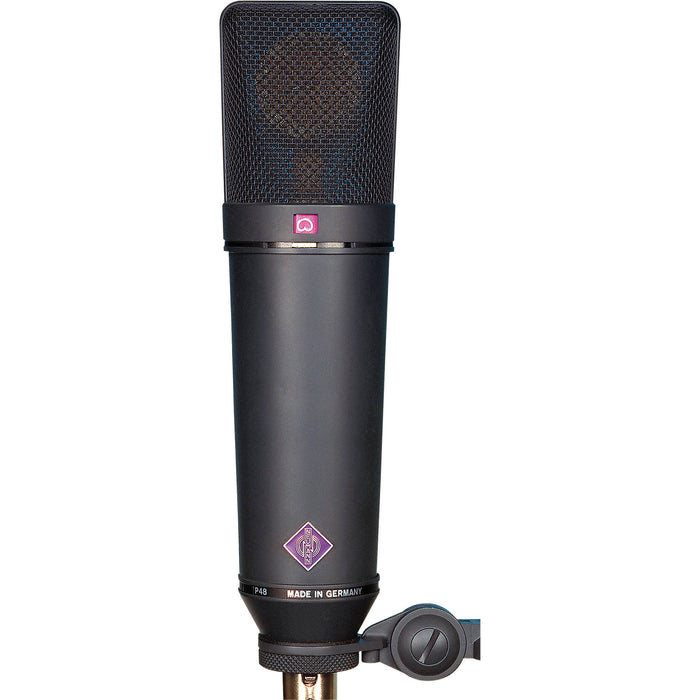

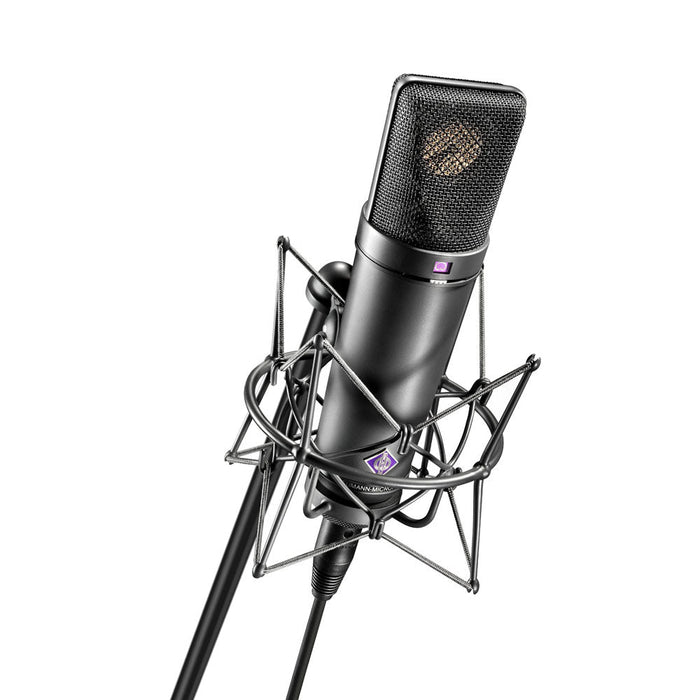

El micrófono de condensador U 87 Ai es un micrófono de gran diafragma con tres patrones polares y una característica única de frecuencia y respuesta transitoria.
Los usuarios reconocen el micrófono de inmediato por su diseño distintivo. Es una buena opción para la mayoría de aplicaciones de propósito general en estudios, para radiodifusión, cine y televisión.
El U 87 Ai se utiliza como micrófono principal para grabaciones de orquesta, como micrófono puntual para instrumentos individuales y ampliamente como micrófono vocal para todo tipo de música y habla.
CARACTERÍSTICAS ACÚSTICAS
El U 87 Ai se dirige desde el frente, marcado con el logotipo de Neumann. La respuesta de frecuencia de las características direccionales cardioide y figura 8 es muy plana para la incidencia de sonido frontal, incluso en el rango de frecuencia superior. El micrófono se puede utilizar muy cerca de una fuente de sonido sin que el sonido se vuelva anormalmente áspero. Mediante un filtro de paso alto se reducen notablemente las interferencias a través de subsónicas y bajas frecuencias.
PATRONES POLARES
La cápsula de doble diafragma está montada elásticamente y protegida por una gran rejilla para la cabeza. Un interruptor debajo de la rejilla para la cabeza selecciona los tres patrones direccionales: omnidireccional, cardioide y figura en 8. Una ventana encima de este interruptor muestra el símbolo de la característica seleccionada.
CARACTERÍSTICAS ELÉCTRICAS
La letra A en el nombre indica una generación más reciente, en comparación con los micrófonos U 87 i que se construyeron entre 1967 y 1986. Las modificaciones se aplican únicamente a los componentes electrónicos del micrófono; la cápsula se mantuvo sin cambios.
El circuito actual aumenta el margen operativo del U 87 Ai al suministrar los voltajes de polarización para la cápsula a través de una resistencia reducida. El resultado es una sensibilidad más alta de 10 dB para niveles de presión sonora idénticos y una relación señal / ruido mejorada de 3 dB.
FILTRO Y ATENUACIÓN
Un interruptor ubicado en la parte trasera atenúa la sensibilidad en 10 dB. Cuando se activa este interruptor, el micrófono acepta niveles de presión sonora de hasta 127 dB (equivalente a una presión sonora de 45 Pa) sin distorsión.
Un interruptor adicional en la parte trasera permite cambiar la frecuencia de corte del micrófono. Esto reduce la interferencia de baja frecuencia directamente en la entrada del amplificador de micrófono.
Este ajuste también compensa el inevitable refuerzo de graves que se produce con todos los transductores de gradiente de presión cuando se utilizan a corta distancia (efecto de proximidad).
La característica cardioide mantiene una respuesta de frecuencia suave a una distancia de 30 a 40 cm, la característica en forma de 8 incluso a una distancia de 15 a 20 cm.
